バルブを確認してください：タイプ、目的、機能

何が静かに液体が後ろに急いでいるのを防ぐのだろうかと思ったことはありませんか？チェックバルブ。ポンプを保護し、費用のかかる損傷を削減するために逆流を止めます。非スラムの「サイレント」デザインもウォーターハンマーを飼いならします。この投稿では、を学びます。 チェックバルブ：タイプ、目的、機能、および正しいものを選択する方法

チェックバルブとは何ですか？ （非ターン /ワンウェイバルブ）

チェックバルブは自己積極的なデバイスです。フローが一方向に移動し、逆ロックをブロックします。それは前方圧力で開き、その後、圧力が下がったりフリップしたりすると閉じます。ポンプは安全のままで、漏れが縮小し、エネルギー損失が減少します。サイレントまたは非スラムスタイルの縁石ショック。

「Unsung Hero」のアイデア：小さな部分、大きな仕事。それはシステムを落ち着かせ、予算を健康に保ちます。

最も見えるところ

• 高層供給を含む配水量と配管。

• 産業プロセスライン、化学およびO&G。

• 発電ネットワークとボイラーループ。

海洋コンテキスト：Univalveは、船舶システム用の海洋バルブソリューションを供給します。バタフライバルブはしばしば分離を処理し、チェックバルブは同じループのバックフローを防ぎます。

解剖学：チェックバルブの4つの基本部分

コアコンポーネントのソースの詳細。

チェックバルブの重要な用語：タイプ、使用、および機能

• 亀裂圧力：開くのに必要な最小上流のプッシュ。通常のヘッドにサイズします。羽ばたきは避けてください。

• 圧力降下：バルブ全体のエネルギーコスト。スイングと傾斜ディスクのスタイルは、しばしば低いΔpを実行します。

• 非スラム /サイレント：静かで速く閉じたための春の支援閉鎖。サージリスクを削減します。

• ウォーターハンマー：突然の停止からのショック。サイレントデザインが役立ちます。

材料角：過酷な液体または海洋義務？腐食 ステンレス鋼のバルブは に抵抗しますが、チェックバルブがラインをガードします。

バルブをチェックする理由（安全性、信頼性、コンプライアンス）

リバースフローはギアを傷つけます。ポンプを後方に回転させたり、カップリングをスナップしたり、シールを破壊したりできます。チェックバルブは時間通りに閉じられ、流れを片道に保ち、お金を節約し、無駄を削減します。サイレントデザインは、衝撃を和らげ、タイトなシステムのノイズを低くします。

Fast Wins：Check Valveが禁止するもの

ダウンタイムドロップ、資産寿命が上昇します

• 緊急停止が少なく、シールスワップが少なくなります

• ベアリングは長持ちし、シャフトはまっすぐにとどまります

• おしゃべりが少なく、夜間のコールアウトが少なくなります




サイレントチェックバルブが輝く場所

• 高層のライザー、長い垂直の主電源

• 市内および産業用ポンプステーション

• ボイラー飼料ループ、冷えた、温水回路

• 海洋勤務における船上サービス。 LNGまたはメタノールラインは、穏やかな閉鎖に非スラムスタイルを使用します

バルブの種類を確認します（バルブの種類、用途、機能を確認するための完全なガイド）

以下の各カードには、メカニズム、利点、トレードオフ、用途、選択の手がかりをカバーしています。

アットアットガラスの選択キュー

スイングチェックバルブ（低圧降下、大きな直径）

• メカニズム：先見の下ではクリアされたヒンジ付きディスクスイング、逆転のリターン

• 利点：シンプルなビルド、少数の部品、簡単なサービス、低圧降下

• トレードオフ：リフティングスタイルよりも弱いシール、脈動には理想的ではありません

• 典型的な用途：水と廃水の分布

• 選択キュー：大きなパイプサイズと低い頭部損失を好む。反転リスクが上昇する場合は、レバーまたはスプリングを追加します

リフトまたはピストンチェックバルブ（高圧シーリング、ガイド付きディスク）

• メカニズム：ディスクまたはピストンはシートから垂直に持ち上げます。ガイド付きモーションはアライメントを保持します

• 利点：高圧と速度での厳しいシャットオフ

• トレードオフ：スイングよりも高い抵抗。水平パイピングが望ましい

• 典型的な用途：ボイラー給水、蒸気、オイルトランスミッション

• 選択キュー：厳しい圧力エンベロープを選択します。水平インストールを計画します

ボールチェックバルブ（セルフクリーニング、デブリに優しい）

• メカニズム：球状のボールが座席の上と外を移動します。スプリングオプション速度は戻ります

• 利点：シンプルで堅牢で低いサービス。ローリングボールは座席から破片を掃除します

• トレードオフ：Horizontal Runsには、閉鎖または閉鎖を確保するためにスプリングが必要です

• 典型的な用途：垂直ライザー、スラリー、下水、廃水、固体付きのライン

• 選択キュー：可能な場合は垂直に移動します。水平レイアウトにスプリングを追加します

インラインスプリングロード、サイレント、またはノズルチェックバルブ（非スラム）

• メカニズム：スプリングは、反転前にディスクを閉じたドライブを駆動します。短いガイド付きストローク

• 利点：高速で静かな閉鎖。ポンピングされたサービスにおけるウォーターハンマーの強力な修正

• トレードオフ：ディスクはストリームにあります。スイングより少し高い頭部損失

• 典型的な用途：飲料供給、水素ループ、クリーンプロセス、ポンプの排出

• 選択キュー：ノイズ制限が適用される場所を選択します。ポンプランプとターゲット速度のサイズ

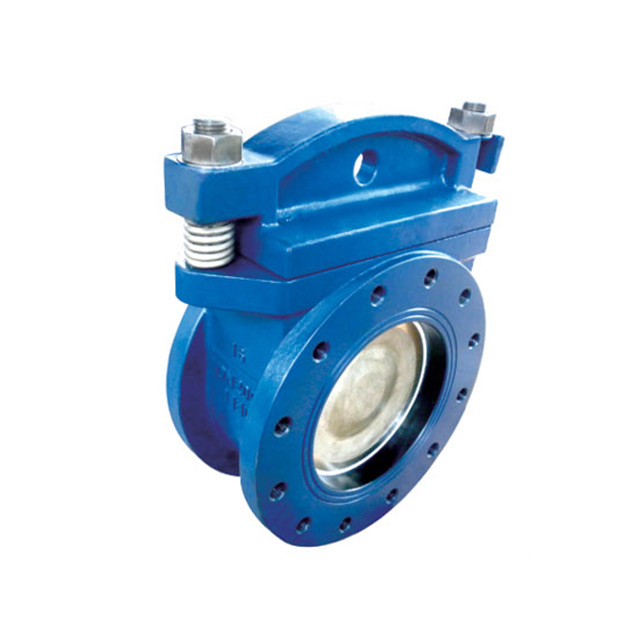

傾斜ディスクチェックバルブ（低圧降下、可変流量）

• メカニズム：センター近くのディスクピボット。フローが通過します。閉鎖は滑らかなままです

• 利点：変化する流れ下で安定しています。通常の速度での低下;スラムリスクの低下

• トレードオフ：非常に高い速度で圧力損失を監視します

• 典型的な用途：発電所、石油化学的、高流量の水グリッド

• 選択キュー：幅広いデューティサイクルと長いメインを目指します。ピーク負荷での損失を確認します

Yパターンチェックバルブ（合理化され、乱流が低い）

• メカニズム：角度のある身体はyを形成します。内部は角度のある経路を移動します

• 利点：滑らかな通路、乱流と摩耗の減少

• トレードオフ：計画された速度バンドのサイジングを確認します

• 典型的な用途：蒸気、水、安定した流れが必要なガスライン

• 選択キュー：圧力とフローの両方が異なる場合に使用します。反転が厳しくなる場合、ダッシュポットにペアになります

ウェーハまたはデュアルプレートチェックバルブ（コンパクト、スペース節約）

• メカニズム：中央のシャフトに2つの半ディスクが折りたたまれます。逆転時にプレートが速く崩壊します

• 利点：フランジ間の小さく、軽く、簡単にフィットします。短い旅行はノイズを下げます

• トレードオフ：非常に低い差圧の下でシーリングを確認します

• 典型的な用途：HVAC、防火、レトロフィットスペースがしっかりと留まる

• 選択キュー：フランジ標準と対面を確認します。ターゲットコンパクトは、クイックシャットが役立つ場所にインストールします

バルブの機能を確認します（実際のシステムでバルブをチェックする方法）

開閉：圧力と亀裂圧力

上流の圧力が下流とスプリング力を打ちつけると、チェックバルブが開きます。流れが遅くなるか逆になると閉じます。システムに合わせて亀裂圧力を選択します。低圧ドロップシステムには、簡単に開くために低い値が必要です。高圧ドロップループは、おしゃべりを停止するために高い値を必要とします。

クイックガイド

• 重力または低リフトシステム：亀裂が低いため、簡単に開始する

• ポンプサービス：安定した旅行用の中設定

• 高圧サービス：しっかりとした座席の高い設定

流れの方向、座席、シーリング

フローは片道を動かします。ディスク、ボール、またはピストンは座席から持ち上げます。リバースフローは、要素をシートに押し込みます。スプリングスピードの閉鎖。良い座席は、緊密なシャットオフを与え、摩耗が少なくなります。これは、チェックバルブ内のコアチェックバルブ機能です ：タイプ、目的、機能.

オリエンテーションおよびインストールルール

• ボールチェック：垂直ランは最適です。 Horizontal Runには、閉鎖または閉鎖のためのスプリングが必要です

• リフトまたはピストンチェック：アラインメントとクリーンシートを好む水平走行

• ストレートパイプ：循環器、肘、ティー、ストレーナーの前に、いくつかのパイプの直径を保持します。乱流が少なく、ディスクチャットが少なく、より良い生活

配置チェックリスト

• ポンプ排出スパイクから離れて

• サービスアクセスのための部屋

• 吸引ラインのフットバルブの前のストレーナー

ウォーターハンマー、スラム、ノイズ

スラムは、迅速な逆転と遅い閉鎖から来ています。サイレントまたは非スラムチェックは、速く閉じてサージを切断します。シート近くの油圧ダンパーまたはダッシュポットクッションの動き。可変速度ポンプは、スタートと停止ショックを停止します。

適切なチェックバルブを選択する方法（ステップバイステップ選択ガイド）

チェックバルブの選択基準：タイプ、使用、および機能

ステップ1。ジョブを定義します

• 流量と圧力プロファイル

• 逆流リスクとシャットダウンイベント

• 流体の種類と温度、材料の適合

ステップ2。亀裂圧力を設定します

• 低圧ドロップシステム→開口部を簡単にするための低い亀裂圧力

• 高圧サービス→しっかりしたシーリングと安定した旅行のための高い設定

ステップ3。計画レイアウト

• 方向：垂直または水平

• スペース制限：顔を合わせて、重量、アクセス

• 部屋やデッキの近くのノイズルール

ステップ4。おしゃべりを停止するサイズ

• 特大を避けてください。ディスクを通常のフローで安定させます

• ターゲットの安定したオープン位置。羽ばたき、繰り返しサイクリングはありません

ステップ5。信頼性の目標

• メンテナンスウィンドウ、スペアパーツ、サービスツール

• サイトのコードまたは承認




タイプしてデューティマトリックス

非スラムまたはサイレントチェックバルブを選択するタイミング

• 頻繁にスタートしてポンプラインで停止します

• ループ全体で大きな標高が変化します

• 上昇供給の長い垂直本管

• 近くで人々が働く駅

• 透明度の近くに余分なクッションをするために、油圧ダンパーまたはダッシュポットを使用してください

• ペアから可変速度ポンプ。スタートと停止ショック

チェックバルブ用の材料（互換性と耐久性）

材料の選択は、寿命、安全、コストを促進します。メディア、温度、圧力、腐食リスクを一致させます。

素材によるクイックガイド

選択で使用するメモ

• 低温と低圧：PVCまたはPPはコストを節約します

• シースプレーまたはブライン：ブロンズまたは316ステンレスの勝利

• 高圧と熱：鋳鋼またはリフトバルブボディ

• 汚いメディア：ボールチェックは多くのスタイルよりも座席をきれいにします

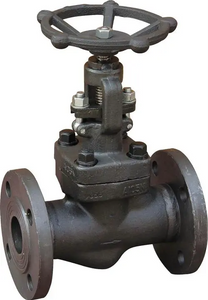

海洋角度：univalve船は、 海上での腐食性のために分離のために、多くの場合、上流の ステンレス鋼のバルブ本体を船にします。 ゲートバルブが表示されます 。バックフロー制御のために、チェックを下流に配置します。コードとソーシングの場合、 Impaバルブ 参照はRFQステップを短くします。

信頼できるチェックバルブ機能のインストールチェックリスト

位置

• ポンプの排出から距離を保ちます。バルブをポンプから遠ざけると、乱流が低下します。

• ストレートランルールに従ってください。循環器、肘、ティー、ストレーナーの前に、いくつかのパイプ直径を残します。ガラガラの少ない、滑らかな座席。

して、しないでください

オリエンテーション

• ボールチェック：垂直方向に最適です。 Horizontalには、閉鎖または閉鎖のためのスプリングが必要です。

• リフトまたはピストンチェック：アライメントとタイトな座席には水平方向の実行が推奨されます。

クイックキュー

• 垂直ライザー→ボールチェック最初のピック

• 水平、高圧→リフトまたはピストンスタイル

試運転

• 亀裂の圧力ピックがループに一致することを確認します。低いΔPシステム→亀裂圧力が低い。高圧ループ→しっかりした座席の高い設定。

• 通常の流れでディスクを見てください。羽ばたき、繰り返しサイクリングはありません。おしゃべりが見える場合はサイズを変更します。

• ハンドオーバーの前に、予想される範囲で完全に開いて完全に閉じることを証明してください。

FAQ

Q：小切手バルブをどのくらいポンプから取り付ける必要がありますか？

A：排出からいくつかの直線の直径の直径を残します。肘、ティー、ストレーナーの上流を避けてください。

Q：なぜ私の小切手バルブはおしゃべりしているのですか？

A：特に大きい可能性があります。ディスクは通常のフローで安定することはできません。サイズを変更するか、ひび割れの圧力を上げます。

Q：サイレントチェックバルブはウォーターハンマーを止めますか？

A：はい。非スラムは、反転前に近づきます。余分なクッション性のために油圧ダンパーを追加します。

Q：ボールチェックバルブを水平に設置できますか？

A：はい、ただし、閉じるには逆圧力またはスプリングが必要です。垂直が望ましい。

Q：リフト/ピストンチェックバルブは垂直に動作しますか？

A：通常はありません。彼らは、ガイド付き座席の水平ランで最高のパフォーマンスを発揮します。

Q：割れて圧力とは何ですか？なぜそれが重要なのですか？

A：開くための最小上流圧力。損失やおしゃべりを避けるために、システムΔPに一致します。

バルブをチェックして、フローを一方向に保ち、ギアを安全にします。低損失、リフトまたはピストンの圧力のために、ジョブのタイプを選択します。亀裂圧力をシステムヘッド、メディア、スペースに合わせます。スマートのインストール：正しい方向、妨害からの直径の直径、サービスの余地。おしゃべりを止めるサイズ。これらの基本はうまく機能し、システムは静かで、より安全で、より長く動作し、維持するのに費用が少なくなります。
