産業が液体とガスの流れをどのように制御するのか疑問に思ったことはありませんか？ グローブバルブは このプロセスの鍵です。この投稿では、Globe Valveとは何か、それがどのように機能し、流体制御システムにおけるその重要性を調べます。また、さまざまな種類のグローブバルブと、業界全体のアプリケーションについても学びます。

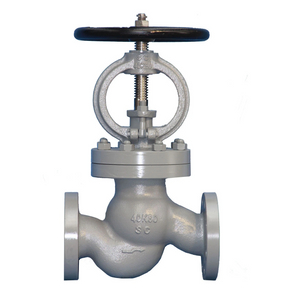

グローブバルブは、 パイプを介した液体またはガスの流れを制御するために使用されるその設計により、正確な規制が可能になり、多くの産業システムに不可欠なコンポーネントになります。バルブのボディ、ディスク、ステム、ボンネット、およびシートは、流れを効果的に制御するために連携します。 バルブの一種です。
バルブ本体：内部コンポーネントを収容する主要な構造。
disc ：バルブを開閉して流れを制御する可動部品。
STEM ：ディスクをアクチュエータに接続し、動きを有効にします。
ボンネット：バルブの内部をシールし、メンテナンスにアクセスできます。
シート：ディスクがシールして流れを停止または制御する部分。
Globe Valvesでは、 '線形運動バルブ'という用語は、ディスクの動きを指します。他のバルブとは異なり、ディスクはフローを調整するために直線で上または下に移動し、グローブバルブをスロットリング用途に最適にします。この機能は、それらが時々スロットルバルブと呼ばれる理由です。
グローブバルブは、シートに対してディスクの位置を調整することにより動作します。バルブが開いていると、液体がディスクとシートの間を流れ、ディスクが持ち上げるほど、流量が高くなります。ディスクが座席の近くに移動すると、流れが制限されます。
この線形運動は、特に正確な調節が必要なシステムでは、流体の流れを制御するのに最適です。通常、グローブバルブは、圧力損失を減らすよりも流れ制御がより重要である場合に使用されます。
操作の背後にあるメカニズムは、流体がバルブを通過することを保証し、制限された経路のために途中で圧力降下を経験します。しかし、これはフローを細かく調整する能力のための小さなトレードオフです。上海統一の製品などの海洋工学などの業界では、これらのバルブは、冷却水や燃料油システムなどの正確な流れ制御を必要とするシステムにとって重要です。
グローブバルブを使用すると、オン/オフとスロットリングの両方の状況の両方でフローを自信を持って調節し、システムが効率的に動作するようにします。
グローブバルブはいくつかの重要なコンポーネントで構成されており、それぞれがその動作において重要な役割を果たしています。
ボディ：内部部品を保持し、パイプラインに接続する主要な住宅。
ディスク：この可動部品は座席に対して座っており、ブロッキングまたは調整のいずれかで流れを制御します。
シート：液体の流れを防止または制御するためにディスクがシールする表面。
ステム：ステムはディスクをアクチュエータに接続し、その動きを可能にします。
ボンネット：バルブ本体を覆い、内部を密封し、メンテナンスのためのアクセスを提供します。
アクチュエーター：手動または自動（電気、空気圧、または油圧）のいずれかの茎の動きを制御します。
これらのコンポーネントの設計により、グローブバルブは両方向の流体の流れを処理できます。この柔軟性は、フロー方向を調整する必要があるシステムで特に有益です。
グローブバルブにはいくつかのバリエーションがあり、それぞれ特定のアプリケーション向けに設計されています。
T-Pattern Globe Valve ：これは最も一般的なデザインです。流体はバルブ内の方向を2回変化させ、流れを効果的に調節するのに役立ちます。正確なスロットリングが必要な場合に一般的に使用されますが、より高い圧力低下をもたらします。
Angle Globe Valve ：入口と出口のポートは互いに直角にあり、スペースが制限されているアプリケーションや、90°で方向を変える必要があるアプリケーションに最適です。 T-Patternバルブと比較して、圧力低下が低くなります。
Y-Pattern Globe Valve ：Y-Pattern設計により、フロー方向の変化の重大度が低下し、より直接的な流れパスが提供されます。これにより、圧力損失が減少し、圧力損失を最小限に抑えることが重要な高流量アプリケーションに最適です。
溶接とボルト付きボンネット：ボンネットは、バルブ本体に溶接またはボルトで固定できます。ボルトで式ボンネットはメンテナンスのために削除しやすく、溶接ボンネットは高圧システムでより良いシーリングを提供します。

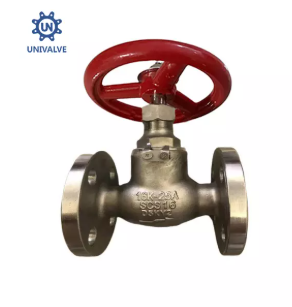

各タイプには特定の利点がありますが、適切な設計を選択すると、システムの要件に依存します。たとえば、 上海ユニバルベは 、さまざまなフローレギュレーションのニーズに合わせて、Tパターンやアングルグローブバルブなど、過酷な海洋環境に適したさまざまなデザインを提供しています。
グローブバルブを構築するために使用される材料は、さまざまな条件でのパフォーマンスと耐久性に直接影響します。一般的な材料は次のとおりです。
鋳鉄：低圧システムに適しており、一般的な用途に費用対効果の高いソリューションを提供します。
鋳鋼：中圧とより高い強度に最適です。
ステンレス鋼：腐食と酸化に対する耐性により、高温用途でよく使用されます。
合金：極端な条件のために、特に高度に腐食性の液体または350°Cを超える温度を処理する場合、特別な合金が使用されます。
LNG Systemsのような高温アプリケーションの場合、 UnivalveのGlobe Valvesは、 多くの場合、ステンレス鋼のトリムを備えて、脱出や胆嚢に抵抗するため、厳しい条件下でも信頼できるパフォーマンスを確保します。材料の選択は、特に造船や発電などの厳しい業界では、バルブの長寿にとって重要です。
グローブバルブは、流体の流れを正確に制御するように設計されており、多くの業界で不可欠なツールになります。彼らの主な用途は、精度が重要なシステムの流れを調節して調節するためです。
いくつかの一般的なアプリケーションには次のものが含まれます。
冷却システム：工業用冷却システムの水または冷却剤の流れの調節。
燃料油システム：発電所または海洋エンジンの燃料の流れを制御します。
化学飼料システム：製造または治療プロセスにおける化学物質の流れの管理。
また、ボイラーシステムやタービン潤滑油システムなど、正確な変調を必要とするシステムにも理想的です。これは、効率を確保し、損傷を防ぐために流れを制御することが重要です。
海洋工学では、グローブバルブが重要な役割を果たします。それらは、冷却水システムで、または船の燃料油システムの分離バルブとしてしばしば見られます。これらのバルブは、水または燃料の流れを調節し、過酷な環境での滑らかな動作を確保します。
上海ユニバルベはこれらのバルブを専門としており、最も厳しい基準を満たす海洋アプリケーションに高品質の製品を提供しています。グローブバルブは、冷却から船内の燃料システムまですべてを管理し、全体的な安全性とパフォーマンスに貢献します。
産業部門では、液体の規制が不可欠な発電所、製油所、化学プラントでグローブバルブが一般的に使用されています。それらは、複雑なシステムの運用安定性を維持するために必要な正確な制御を保証します。
グローブバルブは多くのアプリケーションに最適ですが、それらが最良の選択ではない状況がいくつかあります。それらは、スラリーまたは厚い液体を含むシステムで避けるべきです。グローブバルブの内部バッフルは詰まり、効果のない動作または損傷を引き起こす可能性があります。
そのような場合、ゲートバルブやボールバルブなどの他のバルブがより適切です。たとえば、ゲートバルブは、高流量の低圧アプリケーションに適していますが、ボールバルブは、正確なフロー調整が必要ないシステムでの迅速なオン/オフ制御に最適です。
一般に、流れを細かく制御する必要がある場合はグローブバルブが完璧ですが、厚いまたは粘性液を含むシステムの場合、他のタイプがより効果的である可能性があります。
グローブバルブは、流体の流れを優れた制御で知られています。主な利点は次のとおりです。
正確なフロー制御とスロットリング：グローブバルブを使用すると、フローを細かく調整できます。精度が必要なアプリケーションに最適です。
信頼性の高いシャットオフ機能：これらのバルブは、必要に応じてフローを完全に停止し、重要なシステムで信頼できる動作を確保できます。
耐久性とメンテナンスの容易さ：シンプルなデザインのおかげで、グローブバルブはメンテナンスが簡単です。関係するコンポーネントが少ないほど、間違っている可能性が低いことを意味すると、ダウンタイムとメンテナンスコストが削減されます。
オン/オフおよび規制アプリケーションの両方に最適：フローを完全に停止するか、それを調整する必要があるかどうかにかかわらず、グローブバルブは両方のシナリオでうまく機能します。
Globe Valvesには簡単な設計があるため、それらを維持することは、他のバルブタイプよりも簡単なことが多いため、運用コストが低くなります。
多くの利点にもかかわらず、グローブバルブにはいくつかの欠点があります：
より高い圧力降下：グローブバルブは、ゲートバルブのような他のバルブタイプと比較して、より大きな圧力低下を引き起こします。これは、システムの効率に影響を与える可能性があります。
操作が遅い：マルチターン設計により、グローブバルブはボールバルブやゲートバルブよりもゆっくりと開閉します。これは、迅速な応答時間を必要とするシステムの不利な点になる可能性があります。
より多くの力を動作させるために必要な力：その設計により、グローブバルブは、特に高圧システムで使用される場合、より多くの力を動作させる必要があることがよくあります。
特定の条件では、グローブバルブは、高圧の微分状況でのキャビテーションや点滅に苦しむこともあります。
グローブバルブは正確なフロー制御に最適ですが、特定のアプリケーションに最適なバルブを選択する際には、それらの欠点を考慮する必要があります。
Globeと Gate Valvesは さまざまな機能を提供し、それらの違いを理解することで、システムに適したものを選択するのに役立ちます。
機能：グローブバルブは、正確なフロー調整のために設計されています。化学処理やタービン潤滑油システムなど、流れを制御する必要があるアプリケーションに最適です。一方、ゲートバルブは主にオン/オフ制御に使用され、微細な変調は必要ありません。
操作：グローブバルブは、完全に開閉するためにより多くのターンが必要であるため、ゲートバルブよりも遅くなります。通常、ゲートバルブはより速く開閉し、迅速なアクションが必要なシステムに最適です。
圧力降下：グローブバルブは、流れパスのためにより高い圧力降下を引き起こします。これは、ゲートバルブのストレートスルーパスよりも制限的です。
グローブバルブを使用するタイミング：フローレギュレーションまたはスロットリングコントロールが必要な場合、グローブバルブが正しい選択です。
ゲートバルブを使用するタイミング：最小限の圧力損失が重要な単純なオン/オフ制御のために、ゲートバルブを選択します。
グローブバルブとボールバルブは、フローの調節に使用されるため、しばしば比較されますが、いくつかの点で異なります。
動作速度：ボールバルブは、迅速な動作で知られています。四半期だけで完全に開閉できます。これは、緊急シャットオフシステムのように、速度が重要な状況に最適です。
フローレギュレーション：グローブバルブは、スロットリングと正確なフロー制御により適しています。これらは、流れを徐々に調整できるようになり、冷却システムや燃料油システムなどのシステムで微調整するのに最適です。
ただし、ボールバルブは、フローが完全に開いているか完全に閉じている状況に最適であり、クイックオン/オフ操作が必要です。
グローブバルブを使用する時期：変調を必要とするシステムでの正確なフロー制御とスロットリング用。
ボールバルブを使用する時期：クイックシャットオフまたはシンプルなオン/オフコントロールが必要な場合。
ボールバルブはより速いですが、特に海洋および産業用アプリケーションなどの高精度産業では、正確な流れ制御が必要な場合はグローブバルブが優れています。
続きを読む： 《ゲートバルブvsボールバルブ》
グローブバルブの適切なサイズと圧力定格を選択することは、効率的なシステム動作を確保するために重要です。バルブが小さすぎる場合、必要な流量を処理できません。大きすぎると、不必要な圧力損失を引き起こす可能性があります。
サイズ：バルブのサイズを常にパイプの直径とシステムのフロー要件に一致させます。グローブバルブには、通常、 12インチを超えないより大きなシステムの場合、特殊な設計はより大きなサイズを処理できます。 公称パイプサイズがあります。
圧力評価：システムの圧力とバルブの圧力定格を考慮してください。圧力が高すぎる場合、障害や漏れを避けるために、圧力定格の高いバルブが必要です。
適切なサイズと圧力定格を選択すると、最適なバルブの性能とシステム効率が保証されます。
アクチュエーターは、グローブバルブの開閉を制御します。考慮すべきアクチュエーターにはいくつかの種類があります。
手動アクチュエーター：これらは手で操作され、小規模なシステムや自動制御が必要ない場合に最適です。彼らは低い前払い費用を提供しますが、より多くの労力が必要です。
電気アクチュエーター：正確で自動化された制御を必要とするシステムに最適です。リモートコントロールシステムに簡単に統合できますが、より高価になる場合があります。
空気圧アクチュエーター：これらは圧縮空気によって駆動され、より大きなシステムでよく使用されます。それらは速い応答時間を提供し、高周波動作に適しています。
より大きなバルブまたは高圧システムの場合、効果的な操作には電動アクチュエータ（電気または空気圧）が必要になる場合があり、より良い制御を提供し、手動の努力を減らします。
適切なメンテナンスは、グローブバルブの寿命を延長するための鍵です。バルブが今後数年間最適に機能することを保証するためのいくつかのヒントを以下に示します。
定期的な検査：漏れ、圧力損失、または損傷を定期的に確認してください。早期検出は、費用のかかる修理を回避するのに役立ちます。
潤滑：バルブステムとボンネットの適切な潤滑は、特に高圧システムでの押収と摩耗を防ぎます。
一般的な問題の修正：バルブが漏れている場合、または流れが本来のように制御されていない場合は、ディスクとシートに損傷を求めてください。摩耗したコンポーネントは、パフォーマンスを回復するために交換または再浮上することができます。
定期的なメンテナンス、特に重要な部品の検査と潤滑は、ダウンタイムを短縮し、グローブバルブを効率的に動作させます。
A：グローブバルブは、正確なフロー制御とスロットリングを提供し、変調を必要とするアプリケーションに最適です。一方、ボールバルブは、オン/オフコントロールに速くて適していますが、スロットリングではあまり効果的ではありません。
A：はい、グローブバルブは高圧システムで使用できます。これらは通常、高温および高圧用途向けのステンレス鋼などの材料で作られており、押収やガレーなどの問題を防ぎます。
A：流体の種類、圧力、温度、必要な流れ制御のレベルなどの要因を考慮してください。グローブバルブは、正確な規制とスロットリングが必要な場合に理想的です。
グローブバルブは、特に造船や海洋工学において、流体の流れの調節に不可欠です。彼らは、特定のニーズに合わせて設計されたカスタムグローブバルブを提供する、さまざまなアプリケーションに不可欠であり、さまざまなアプリケーションに不可欠です。
